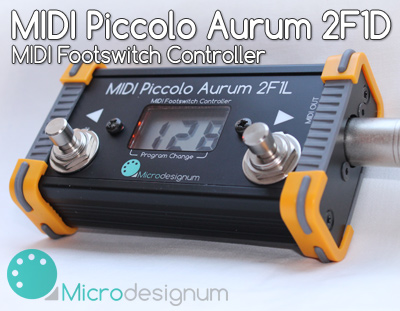

Miniaturní nožní ovladač MIDI Piccolo Aurum 2F1L

Miniaturní MIDI ovladač s podsvíceným LCD displejem a s nožními tlačítky pro ovládání zvukových efektů řízených pomocí MIDI.

Tímto ovladačem se řídí MIDI povel Program Change (číslo programu). Je to standardní MIDI povel pro změnu rejstříku hudebního nástroje a v efektových přístrojích se používá pro ovládání čísla efektu.

Tento MIDI ovladač je vyroben se zvláštním důrazem na mechanickou odolnost. Je tedy vhodný také pro profesionální rockové a metalové kytaristy, kteří hrají na koncertech v těžké obuvi. Tělo ovladače je z černěného monolitického hliníku (jediný kus, neskládaný z více kusů). Nožní spínače jsou z velmi odolné řady Antivandal.

Vstupní tlačítka

• 2 nožní spínače: Program-/Program+ pro odečítání/přičítání čísla programu (MIDI povel Program Change)

Výstup

• MIDI OUT - klasický pětikolík

Ovládání

• Po stisknutí nožního spínače se do MIDI výstupu odešle povel pro změnu čísla programu (PC - Program Change) na aktuální číslo, které je zobrazeno na displeji

Zobrazení a indikace

• Vysoce kontrastní segmentový LCD displej: 3 znaky zobrazují zvolené číslo MIDI programu - efektu (0-127 nebo 1-128). Zobrazené znaky jsou dostatečně kontrastní i při přímém osvitu slunečním světlem. Zlatě-oranžové podsvícení, připomínající klasické žárovkové osvětlení, zajišťuje dobrou viditelnost displeje i ve tmě.

Rozměry

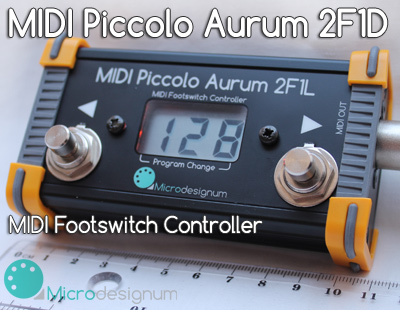

• Rozměry ovladače jsou 110×54×25 mm, měřeno v úrovni displeje. Nožičky po stranách ovladače mírně přečnívají nad tento rozměr. Nožní tlačítka mají vnější výšku 13 mm.
• Rozměr okénka displeje je 32×18 mm, výška znaku 12 mm.

Napájení

• Phantomové napájení přes MIDI kabel: střídavé nebo stejnosměrné napětí 9 - 12 V na pinech 1 a 3

Návod k použití:

MIDI ovladač umožňuje tato nastavení:

Volba kanálu

Při zapnutí MIDI ovladače podržte levé tlačítko ←Program Change. Na displeji se zobrazí C 1 (výchozí 1. kanál). Pomocí tlačítek ←Program Change→ zvolte MIDI kanál (1 až 16), na kterém bude ovladač odesílat MIDI data. Nakonec ovladač vypněte a znovu zapněte.

Volba zobrazení čísla programu

MIDI povel ProgramChange je obvykle zobrazován v uživatelském formátu v rozsahu 1 až 128. Některé přístroje však používají hodnoty v technickém formátu v rozsahu od 0 do 127. Podle toho, jak funguje vaše ovládané zařízení (zesilovač, multiefekt atd.), si můžete formát zobrazení změnit. Při zapnutí MIDI ovladače podržte pravé tlačítko Program Change→. Na displeji se zobrazí 128, což znamená, že hodnoty ProgramChange jsou zobrazovány v uživatelském rozsahu 1 až 128. Pomocí tlačítek ←Program Change→ zvolte technický, nebo uživatelský formát zobrazení čísla programu. Při volbě technického formátu zobrazení se na displeji objeví hodnota 127. Nakonec ovladač vypněte a znovu zapněte.

Varianty a ceny

Produkt	Popis	Cena s DPH
MIDI Piccolo 2F1L MOD	samotný MIDI modul Sardonyx 44 LCDD3 bez krabičky a bez nožních tlačítek naprogamovaný pro funkci tohoto ovladače	1000 Kč
MIDI Piccolo 2F1L Aurum	kompletní ovladač v hliníkové krabičce s barevným potiskem	1900 Kč



Každé jednotlivé zařízení můžeme upravit podle přání zákazníka. V případě zájmu nás neváhejte kontaktovat.
