MIDI směrovač Agente Router

Směrovač MIDI signálu z jednoho MIDI vstupu do jednoho ze dvou MIDI výstupů. Přepínání výstupů se provádí tlačítkem nebo MIDI povelem Kontrolér. Vhodný zejména pro klávesáky a DJ's, kteří potřebují pohodlně přepínat směrování toku MIDI dat mezi dvěma zvukovými moduly.

Vstup:

• 1× MIDI IN

Výstupy:

• 2× MIDI OUT

Indikace:

• Aktivní výstup je indikován pomocí jedné ze dvou LED - zelená nebo červená.

Napájení:

• AC/DC 9 - 15 V
• Po dohodě můžeme směrovač vyrobit s napájením z MIDI kabelu a stejně tak můžeme napájení rozvést do libovolných MIDI konektorů.

Použitý MIDI modul:

• Sardonyx 28 Duporton

Popis funkce:

• Po zapnutí přepínač střídavě zabliká oběma LEDkami a nastaví směrování do prvního (zeleného) výstupu.

• Po stisknutí tlačítka se ještě před přepnutím odešle do aktivního MIDI výstupu povel All Notes Off. Je to bezpečnostní povel pro to, aby ve zvukovém modulu nezůstal viset nějaký tón, k čemuž by teoreticky mohlo dojít mimo jiné tehdy, když uživatel bude držet klávesu a na směrovači si přepne výstup. Proto přepínání pomocí tohoto MIDI směrovače je zaručeně bezpečné, i kdyby k němu došlo v nějaký "nevhodný" okamžik (z pohledu datového toku MIDI dat).

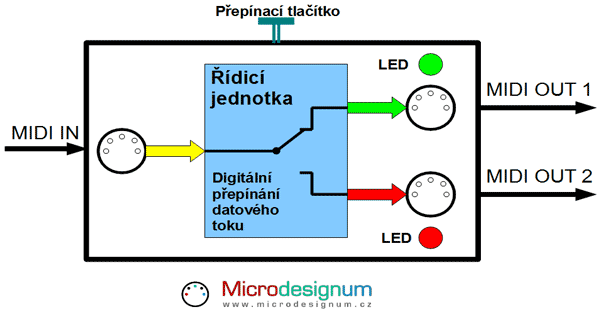

Blokové schéma:



Obsah balení:

• MIDI směrovač Agente Router 1:2
• Napájecí adaptér

Varianty a ceny:

Produkt	Provedení	Cena bez DPH	Cena s DPH
Agente Router 1:2 MOD	samotný MIDI modul s příslušenstvím (LEDky, tlačítko, napájecí konektor), naprogramovaný, oživený, vhodný pro vestavění do hudebního aparátu	1500 Kč	1800 Kč
Agente Router 1:2 ABS	černá plastová krabička 129×67×37 mm, materiál ABS	2000 Kč	2400 Kč
Agente Router 1:2 ALU	černá hliníková půl-racková krabička 222×152×42 mm	3500 Kč	4200 Kč
