MIDI modul Sardonyx 44 Duoporton

MIDI modul Sardonyx 44 Duoporton

Univerzální MIDI modul se dvěma MIDI porty, 37 vstupy/výstupy a 16 analogovými vstupy.

Tento modul používáme pro naše vlastní produkty - MIDI ovladače nebo analogové MIDI převodníky, ale prodáváme ho i samotný, naprogramovaný podle potřeb zákazníků.

Základem tohoto modulu je 16-bitový mikroporcesor. Je schopen v reálném čase zpracovávat 16-kanálový analogový signál s vzorkovací frekvencí 1 kHz s bitovou hloubkou 16 bitů a převádět ho na MIDI povely. Zároveň naslouchá na obou vstupech MIDI IN, vyhodnocuje tok MIDI dat a dále je zpracovává, může oba vstupy sloučit dohromady a zpracovaný datový tok posílá do MIDI výstupů. Na základě vstupních podmínek (MIDI data, tlačítka, analogový signál atd.) reaguje výstupní odezvou (MIDI data, výstupní logická úroveň pro spínání LED nebo relé).

Nastavení

Modul je vždy pevně naprogramován pro konkrétní funkci podle přání zákazníka. Některé parametry je možné měnit s trvalým uložením do paměti typu EEPROM (data jsou uchována i po vypnutí), např. číslo MIDI kanálu, čísla kontrolérů, odezva na povel ProgramChange:

  • Pomocí MIDI zpráv typu SysEx. Formát nastavujících zpráv je vždy dodán zákazníkovi spolu s modulem.
  • Pomocí uživatelského rozhraní s tlačítky a displejem, které není součástí tohoto modulu, ale je možné ho přikoupit.

Napájení

  • 9 - 15 V střídavých nebo stejnosměrných (modul má vlastní usměrňovač a stabilizátor).
  • Tento modul má spínaný zdroj s dvojí filtrací, který je schopen dodat 0,5 A při 5 V, špičkově až 2 A, což se hodí např. pro spínání relé nebo napájení LEDkového displeje.
  • Modul má také další lineární stabilizátor pro napájení analogových vnitřních i vnějších obvodů s postupnou dvojí stabilizací napětí, takže je minimalizován digitální šum.

Rozměry a konektory

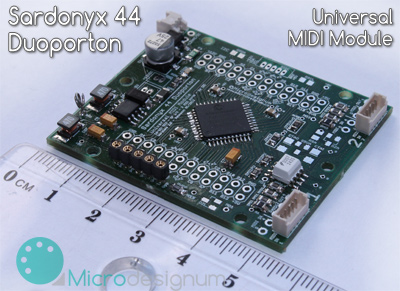

  • MIDI modul Sardonyx 44 Duoporton ve srovnání s centimetrovým pravítkemRozměry samotného modulu bez připojených konektorů jsou 54×42×8 mm.
  • Pro připojení napájecího a pětikolíkových konektorů k modulu standardně používáme miniaturní zámkové konektory, které jsou vidět na obrázku.
  • Na přání zákazníka nebo pokud je ze zadání zřejmé, že to bude vhodnější, můžeme na MIDI porty a do napájení osadit klasické zámkové konektory s roztečí 2,5 mm. Ty pak mírně přesahují obrys desky asi o 8 mm.

Cena

Cena samotného modulu je 1815 Kč s DPH (1500 Kč bez DPH). V ceně jsou zahrnuty MIDI konektory pro oba porty (2× MIDI IN, 2× MIDI OUT) a napájecí konektor; vše s příslušnými kablíky a koncovkami pro připojení k modulu. V ceně není zahrnut napájecí adaptér. V případě zakázkového programování připočítáváme ještě cenu aplikace (programování funkce, kterou má modul plnit), což obvykle vychází na dalších 1000 - 2000 Kč.
