Univerzální MIDI ovladače MIDI Grande

Univerzální MIDI ovladače MIDI Grande

EN English version here

Tyto nožní ovladače slouží k posílání MIDI povelů Program Change, Control Change nebo synchronizačních povelů (Sync, Start, Continue, Stop) do kytarových aparátů a efektů, které na tyto povely reagují přepnutím na jiný efekt, jinou barvu zvuku, změnou kanálu v zesilovači atd. Jsou vyrobeny s důrazem na snadné ovládání pomocí většího počtu tlačítek, snadné nastavení a mechanickou odolnost. Fungují s jakýmkoliv zařízením ovladatelným pomocí MIDI. Modré podsvícení umožňuje pohodlné ovládání i ve tmě.

Book Návod k použití zde

Hlavní vlastnosti:

  • Modely s 5 až 12 nožními tlačítky, z toho 2 tlačítka jsou pro volbu banky
  • Samostatné nastavení na první a druhé stisknutí tlačítka - 2 vrstvy - červená a zelená
  • 8 MIDI povelů na každou vrstvu
  • 32 bank
  • 2 vstupy pro expression pedály
  • Indikace polohy expression pedálů je zobrazena číslem na displeji a spojitě se měnící barvou nápisu Exp A nebo Exp B od modré do červené
  • Nastavitelný rozsah expression pedálů od minimální do maximální hodnoty včetně obráceného průběhu.
  • Každé tlačítko registru je možné globálně nakonfigurovat do programového, stompbox, hodnota+ nebo hodnota- módu
  • Zobrazuje ladičku ve spojení s Kemperem, G-Majorem nebo Axe FX2
  • Snadné kopírování nastavených hodnot pomocí funkce Uložit jako
  • Fantomové napájení na konektorech MIDI In a MIDI Out
  • 7 speciálních podsvícených tlačítek kolem displeje pro pohodlné nastavování

Princip ovládání je založen na posílání předem připravených MIDI zpráv, které se posílají do MIDI výstupu po stisknutí tlačítka nebo po změně polohy expression pedálů.

Grande znamená italsky velký. Tyto MIDI ovladače jsou větší ve srovnání s našimi miniaturními MIDI ovladači Piccolo, ale i tak jsou rozměrově poměrně malé. Nejmenší typ měří na šířku pouhých 20 cm (představte si asi tak něco méně než šířku papíru A4). Takový ovladač se vejde třeba i do kytarového pouzdra.

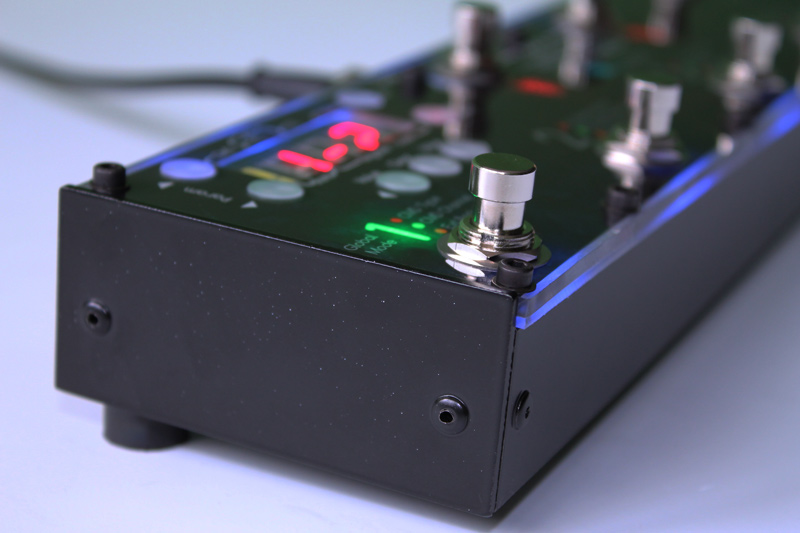

Mechanicky odolný ovladač MIDI GrandeTento MIDI ovladač je vyroben se zvláštním důrazem na mechanickou odolnost. Je tedy vhodný také pro profesionální rockové a metalové kytaristy, kteří hrají na koncertech v těžké obuvi. Tělo ovladače je vyrobeno z hliníkového profilu. Nožní spínače jsou z velmi odolné řady Antivandal, přitom jsou velmi tiché a jejich stisk neruší ani při komorním či klubovém vystoupení. Vrchní podsvětlená strana je vyrobena ze speciálního nárazuvzdorného materiálu. Pryžové nožičky zajišťují bezskluzové přilnutí k podlaze - zadní nožičky jsou vyšší než přední, takže celý ovladač je mírně nakloněn dopředu směrem k hudebníkovi.

Ovládání je velmi jednoduché - MIDI ovladač má 3 až 10 registrů (podle modelu) ve 32 bankách. Každý registrdvě vrstvy presetů - na první sešlápnutí se aktivuje červená vrstva (číslo registru se rozsvítí červeně) a na druhé sešlápnutí se aktivuje zelená vrstva (číslo registru se rozsvítí zeleně). Po dalších sešlápnutích se vrstvy opakují - červená, zelená atd. Každá vrstva zapíná kombinaci efektů pro konkrétní skladbu nebo její část. Každá vrstva každého registru může posílat libovolnou kombinaci až osmi MIDI povelů Program Change nebo Control Change a dvou externě připojitelných expression pedálů. Každá banka tak může obsahovat sadu efektů pro různé části repertoáru.

Takovýmto ovladačům se také někdy říká MIDI pedál nebo MIDI footswitch.

Informace pro neodborníky: Ovladač neobsahuje žádné kytarové efekty, pouze řídí jejich přepínání v připojeném efektovém nebo zvukovém procesoru, který musí být ovladatelný pomocí MIDI. Poznáte to na první pohled podle toho, že má pětikolíkový nebo sedmikolíkový konektor.



MIDI Grande - konektoryNapájení

MIDI ovladač má vlastní usměrňovač a stabilizátor, takže si poradí s napětím v širokém rozsahu. Napájecí zdroj je součástí balení, ale je také možné přivést napájení odjinud. Zdroj může být libovolný v rozsahu 7,5 až 15 V střídavých nebo stejnosměrných, dimenzovaný na odběr alespoň 400 mA. Konektor je klasický napájecí 2,1 mm, polarita může být libovolná. Napájení je také možné přivádět nebo odebírat z pinů 6 a 7 na sedmikolíku MIDI IN a MIDI OUT - to jsou ty dva piny, které jsou navíc oproti pětikolíku. Všechny napájecí konektory jsou vzájemně propojené, takže když jeden z nich je využitý pro přívod napájení, je možné dalšími dvěma konektory vést napájení dále.



Komunikace s Kemper Profiling Amplifier

Od března 2015 je součástí softwaru ovladače také komunikace s kytarovým procesorem Kemper Profiling Amplifier - KPA. (To není pouze multiefekt, ale i simulátor kytarových aparátů a je pokládán za světovou špičku.) Po přechodu ovladače do módu MUTE se zapne obousměrná komunikace, ovladač přijímá informace o ladičce z KPA a zobrazuje je pomocí LED.

Pro zobrazování ladičky z KPA je potřeba globálně zapnout obousměrnou komunikaci - viz manuál.

Komunikace s TC Electronic G-Major a Fractal Axe-FX 2

Od července 2015 je součástí softwaru ovladače také komunikace s kytarovým procesorem TC Electronic G-Major (testováno), resp. G-Major 2 (zatím netestováno, ale velmi pravděpodobně to bude fungovat také). A od března 2016 je implementována komunikace s kytarovým procesorem Fractal Audio Systems Axe-FX 2 (pravděpodobně funguje s více modely). Po přechodu ovladače do módu MUTE se zapne obousměrná komunikace, ovladač přijímá informace o ladičce z kytarového procesoru a zobrazuje je pomocí LED. Výsledek je stejný jako na videu výše.

Pro zobrazování ladičky z G-Majoru nebo Axe-FX je potřeba globálně zapnout obousměrnou komunikaci - viz manuál.



Porovnání s konkurencí

MIDI Grande je celosvětově nejkompaktnější MIDI ovladač, má nejlepší poměr užitné hodnoty k ploše a dokonce i k ceně. Přitom rozteč nožních tlačítek MIDI Grande (72 mm) je větší než u Behringeru (70 mm) a mezera mezi okraji tlačítek je 64 mm, což značně snižuje pravděpodobnost chybného stisku sousedního tlačítka. (U FCB1010 je mezera mezi sousedními tlačítky jenom 42 mm.)

MIDI Grande versus Behringer FCB1010

Porovnání velkostí MIDI Grande 5F1D a Behringer FCB1010



Zakázkové úpravy

MIDI Grande s konektorem EtherConV případě potřeby můžeme provést zakázkové úpravy každého kusu tohoto MIDI ovladače, např. vyvedení dalších tlačítek na konektor pro připojení externích nožních spínačů. Stále nám přicházejí nové podněty na vylepšení, a to i ze zahraničí. Když zákazník přijde se zajímavým nápadem, může získat MIDI ovladač se zakázkovou úpravou, která dále zůstane v tomto produktu trvale jako standardní funkce. Např. nejmenší model 5F1D vznikl původně jako MIDI ovladač vyrobený na zakázku pro zákazníka z Nizozemska a nyní ho nabízíme jako standardní produkt.

← Vlevo je ukázka zakázkového vestavění konektoru EtherCon pro zákazníka Jarmo T. z Finska, který si přál vést obousměrné MIDI a napájení po jediném kabelu, a to s konektorem, který by byl odolnější než klasický sedmikolík. Součástí zakázkové úpravy je i rozbočovací krabička pro umístění do racku.



Německý kytarista Stephan K. z Berlína si k tomuto MIDI ovladači dodělal bateriové napájení a bezdrátový obousměrný přenos. Používá ho s Kemper Profiling Amplifier bez kabelů:

MIDI Grande na bezdrátovém pedalboardu





Poděkování

Svými podněty přispěli k vývoji této řady ovladačů Petr Halva z kapely SCARadim Hladík z kapely BlueEffect, Mirek Gregor z Prahy, Timo Talvio z Finska, Joost de Kinder z Nizozemska, Jim Quarnstorm z USA, Ivan Minx a další. Děkujeme za podnětné připomínky.

Děkujeme také firmě Kemper GmbH za poskytnutí neveřejné dokumentace k obousměrnému protokolu KPA.



Pokud to máte blízko do Roztok u Prahy, neváhejte přijet i se svým aparátem (efektem, kombem). Rádi vám naše MIDI ovladače předvedeme a nastavíme pro váš aparát. Přestože tento MIDI kontrolér je hodně univerzální, další zakázkové úpravy jsou možné.

Varianty a ceny

Kliknutím na cenu se dostanete do našeho internetového obchodu, kde si ovladač můžete zakoupit. Kliknutím na obrázek zobrazíte galerii modelů.

MIDI Grande 5F1D - 3 registry, rozměry: 200×80×47 (35) mm

MIDI Grande 5F1D

MIDI Grande 6F1D - 4 registry, rozměry: 250×80×47 (35) mm

MIDI ovladač MIDI Grande 6F1D

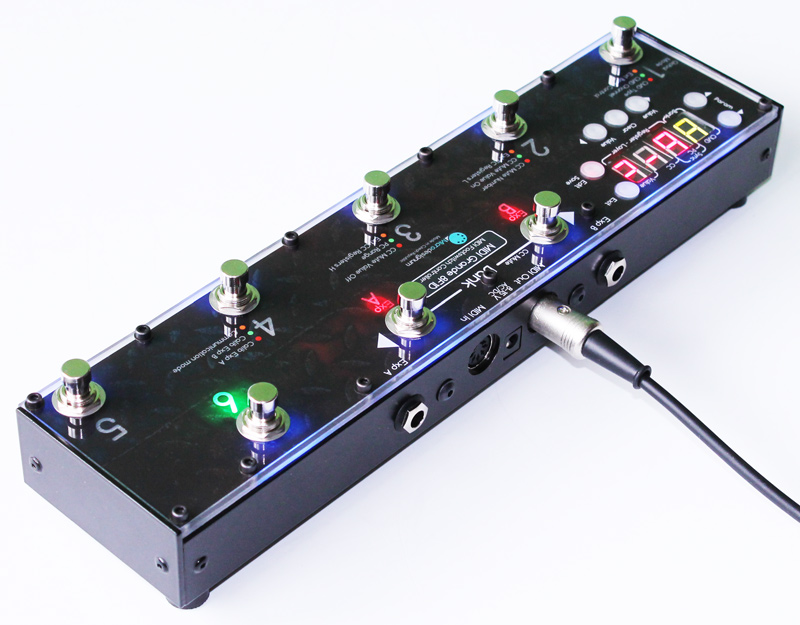

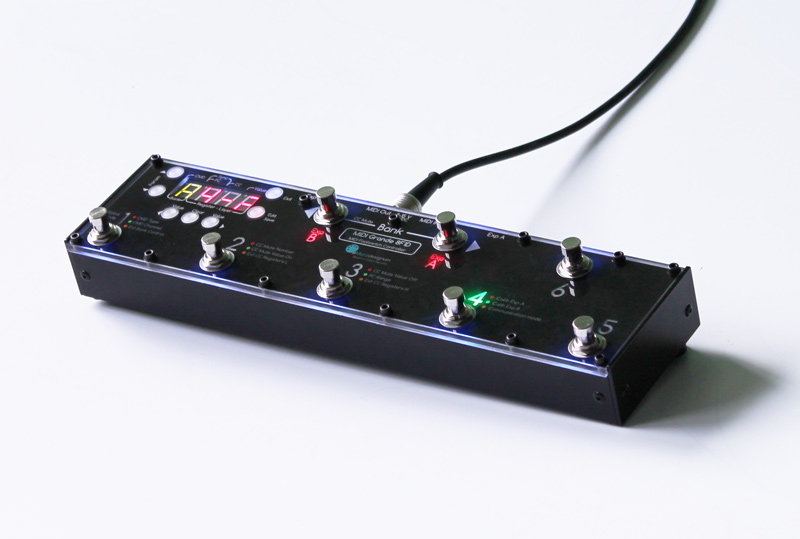

MIDI Grande 8F1D - 6 registrů, rozměry: 320×80×47 (35) mm

MIDI ovladač MIDI Grande 8F1D

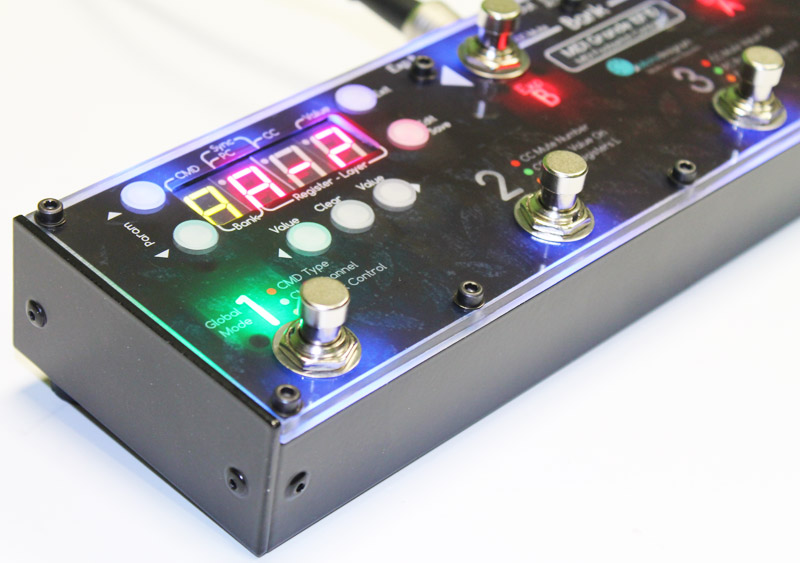

MIDI Grande 10F1D - 8 registrů, rozměry: 400×80×47 (35) mm

MIDI ovladač MIDI Grande 10F1D

MIDI Grande 12F1D - 10 registrů, rozměry: 470×80×47 (35) mm

MIDI ovladač MIDI Grande 12F1D

Samotný modul

Tyto ovladače také nabízíme jako samotnou elektroniku bez krabičky - moduly MIDI Grande za výhodné ceny. Je to kompletně funkční a otestovaná sada MIDI modulu s displejem a dostatečně dlouhými kabely pro vestavění do vlastní krabičky nebo pedalboardu. Vhodné pro spořivé kutily, kteří si chtějí pořídit velmi kvalitní MIDI ovladač za nejnižší cenu na trhu.

Ceny ovladačů MIDI Grande

Nabízíme 5 základních modelů MIDI Grande: 5F1D, 6F1D, 8F1D, 10F1D, 12F1D. V rámci každého modelu nabízíme 2 varianty:

  • Standard: běžná varianta se všemi zde popsanými vlastnostmi
  • Plus: rozšířená varianta umožňující vést všechny signály po jediném ethernetovém kabelu. Oproti standardní variantě obsahuje:
    • ethernetový konektor s vyvedením MIDI signálů a napájení
    • hliníkovou krabičku pro přišroubování do racku pro rozbočení z ethernetového kabelu na MIDI In, MIDI Out s napájení (je vidět na obrázku o něco výše)
Model
MIDI
Grande
Varianta
Standard
Varianta
Plus
5F1D 4 000,00 Kč
-
6F1D 4 200,00 Kč 5 700,00 Kč
8F1D 4 700,00 Kč 6 300,00 Kč
10F1D 5 200,00 Kč
7 000,00 Kč
12F1D 5 800,00 Kč 7 800,00 Kč

Hodnocení zákazníků

MIDI Grande 5F1D v pedalboardu Thanks a lot, for the fast delivery! I got the package yesterday and I’ve already implanted the device into my guitar rig. Just wanted to let you know I am very happy with the result. For me, the MIDI Grande 5F1D surely is compact at it's best! And the LEDs make it even better to find my main switches (see photo:-) ), which I never thought about when I was considering buying your product.

Evert W., Nizozemsko, 08/2017

I received my 6F1D yesterday. Played with it for no more than 2 minutes to figure out how to control 2 devices on different channels and it was super easy. I love the design and attention to details, a very thought out product. I´m so happy I found it and it will enable me to build a really small board with exactly the same features as my current beast of a pedal board. Can´t thank you enough and I can´t wait to start building my new and improved pedal board. I love the 2 layer feature, really smart! Again thank you very much.

Roland B., Švédsko, 05/2017

„I just received my MIDI Grande 6F1D unit and want to tell you right away that I am very pleased with it! I will certainly learn more about it's capabilities as I continue to expand my setup, but my first impression after plugging in and testing it is... Wow!!!!! It works as intended and it looks great too! I love the layout and LED lighting! Easy to access, very easy to see and a very solid feel overall. Very cool! I will definitely encourage others to buy your products. Thank you so much for providing such a great midi control unit!“

Larry R., Kanada, 05/2017

„Červená a zelená vrstva je fakt super, tomu jsem přišel na chuť a plně ji využívám. Stejnej zvuk, kde si přidám třebas jen flanger nebo chorus, dám to do zelené vrstvy a vím, kde to je. Fakt super a navíc to šetří pozice jak hrom (dříve mi to blokovalo třebas celou jednu banku s pěti pedály a teď už ten problém nemám).“

Aleš V., Olomouc, 05/2017

„I'm very excited to use the Grande at my next show! I've never felt so much in control over my stage sound! I think it is a very clever controller and it looks very classy, too!“

Steven K., USA, 03/2017

„Hey, I've had the pedal for almost a month now and I just wanted to say that it is fantastic! Great build quality and does everything I need it to do - plus it look great! Thank you so much - I'm a very happy customer!“

Owen C., Kanada, 02/2017

„I'm looking for a pedalboard to use it in live situations with my Kemper and after 4 months of research I choose the MIDI Grande 8F1D because it seems to be the best choice for me.“

Paolo F., Itálie, 09/2016

„Thanks a lot! It's a great product!“

Stefan S., Německo, 06/2016

„Overall I find this to be a great device with a lot of flexibility - thanks for the great product.“

Phil D., Katar, 05/2016

„I love the pedal. I configured it without even looking at the manual!“

Jonathan M., USA, 03/2016

„I must say that it is a wonderful pedal in every aspect! I set it up quite easily with my Atomic Amplifire; both expression pedals goes 0-127 flawlessly, and bank/preset program changes likewise. Very nice, indeed; love the colours! Thank you for a superior product!“

Bjarne R., Dánsko, 02/2016

„You have a great product and I wish you every success with it!“

Jonathan B., Velká Británie, 01/2016

„When I push button 1 to red, Kemper switches to performance 1 slot 1. When I push again (green), the stomp box A in this slot is activated. If I push again, the stomp box is deactivated. This is really great as with a single button I can select a preset and still have change to control effects. I explicitly have the performance and slot coded in the register layer. It takes 3 of the 8 allowed midi commands, thus there is still many commands to set up the effects as required. I am really happy with the Grande. It took me an hour to realise the user interface procedure, but the fact that you can have 8 commands per layer and you can have both PCs and CCs combined makes Grande a powerful tool! Great thanks for this!

PS. The Kemper tuning display in Grande is awesome! I do not need to bring my TC Electronics Polytune to the stage anymore.“

Jarmo T., Finsko, 12/2015

„Everything works excellent and I just think what is the best way to utilize your excelent MIDI pedal. Thank you very much, pleased MIDI Grande user!!“

Timo T., Finsko, 12/2015

„It is working very well. Programming is very easy when I am used to it. Thanks for this top product and service too.“

Joost de K., Nizozemsko, 11/2015

„Je to opravdu vychytaný pedál po všech stránkách - fakt super! Řekl bych, ze širokodaleko nemáte v MIDI pedálech konkurenci - jednoduchý, přehledný a za rozumnou cenu.“

Petr H., 10/2015

„Design super, to modré podsvícení fakt paráda. Jsem rád, že jsem si nekoupil FCB1010 ale raději šel do tohoto skvostu.“

Petr C., 07/2015

„Chci vám moc poděkovat. Vše funguje naprosto skvěle. Absolutní paráda! Můžu si vymyslet svůj systém na looping a to mi vyhovuje. Díky!“

Honza Ž., 08/2014
