Slučovač, směrovač a spínač MIDI Agente Trio 227

MIDI slučovač, směrovač a spínač v plastové krabičce

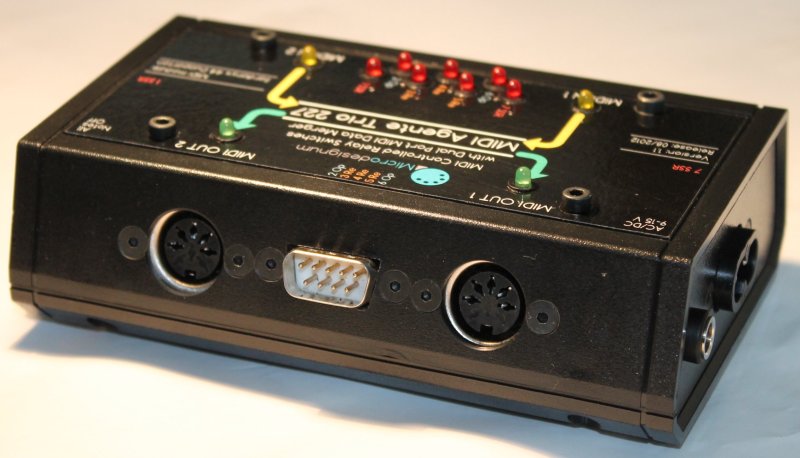

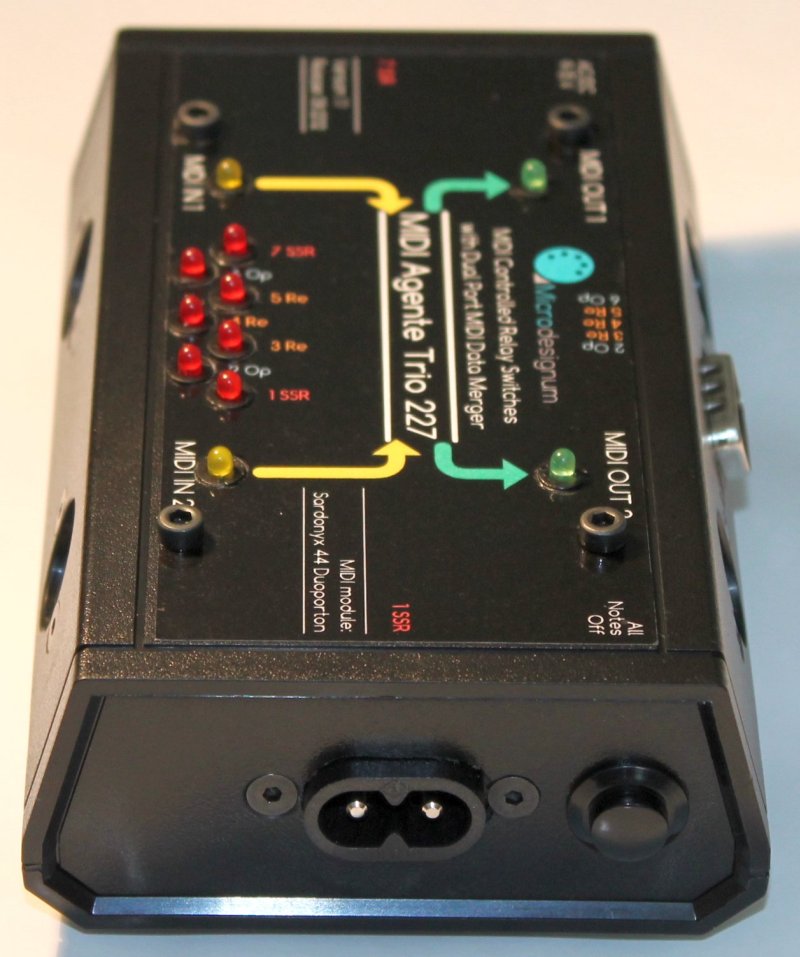

MIDI slučovač, směrovač a spínač Agente Trio 227 v plastové krabičce

MIDI slučovač, směrovač a spínač jako modul k vestavění
MIDI slučovač, směrovač a spínač jako modul k vestavění

Jako další příklad zakázkové výroby MIDI ovladačů uvádíme tento MIDI procesor.

Kompaktní MIDI ovladač, který plní 3 funkce: slučovač, směrovač a spínač. Je vhodný pro karaoke, nebo i pro
kapely se dvěma zvukovými moduly a např. jedním notebookem a jednou MIDI klaviaturou, a vše je pak ovládáno např. pomocí notebooku.

Zařízení obsahuje tyto funkce:

  • Slučovač MIDI dat ze dvou vstupů - MIDI IN 1MIDI IN 2.

  • Směrovač MIDI dat do dvou výstupů - MIDI OUT 1MIDI OUT 2.

  • Spínač řízený MIDI daty:

    • 3 mechanická relé

    • 2 elektronická relé

    • 2 Darligntonovy optotranzistory

Vstupy:

  • 2× MIDI IN

Výstupy:

  • 2× MIDI OUT

  • Konektor D-SUB9 samec s kontakty relé

  • 2× zásuvka pro připojení výkonových světel do 48 V (na vlastní nebezpečí lze bez problémů spínat světla 230 V/3 A)

Ovládání:

  • Číslo kanálu, na kterém zařízení naslouchá, stejně jako čísla jednotlivých kontrolérů, se dají měnit pomocí nastavovacích zpráv SysEx. V následujícím textu jsou uvedeny výchozí hodnoty.
  • Směrování do jednoho ze dvou výstupů MIDI OUT 1 / MIDI OUT 2 se ovládá pomocí MIDI povelu Kontrolér 50 na nastaveném kanálu:

    • Kontrolér 50, hodnota = 0 až 63: směrování příchozích dat do výstupu MIDI OUT 1.

    • Kontrolér 50, hodnota = 64 až 127: směrování příchozích dat do výstupu MIDI OUT 2.

    • Před každým přepnutím se do aktuálního výstupu odešle povel All Notes Off na všech kanálech.

  • Zapínání druhého vstupu MIDI IN 2 se ovládá pomocí MIDI povelu Kontrolér 51 na nastaveném kanálu. Ovládání je možné pouze z prvního vstupu - MIDI IN 1.

    • Kontrolér 51, hodnota = 0 až 63: MIDI IN 2 je vypnutý.

    • Kontrolér 51, hodnota = 64 až 127: MIDI IN 2 je zapnutý.

  • Ovládání relé se provádí pomocí MIDI povelu Kontrolér 52 na nastaveném kanálu metodou součtu bitových vah pro jednotlivá relé:

value = value(relé1) + value(relé2) + value(relé3) + value(relé4) + value(relé5) + value(relé6) + value(relé7)

<Kontrolér kanál=1 až 16 číslo=52 hodnota=value>



Relé

Hodnota do součtu – value

OFF – vypnutí

ON – sepnutí

1

0

1

2

2

3

4

4

8

5

16

6

32

7

64

Tabulka 1: Binární váhy pro relé 1 - 7



Všechny kombinace: viz Tabulka 2.



Příklad:

<Kontrolér kanál=16 číslo=52 hodnota=3> sepne relé 1 a 2, vypne relé 3 až 7. (3=1+2)

<Kontrolér kanál=16 číslo=52 hodnota=0> vypne relé 1 až 7.

<Kontrolér kanál=16 číslo=52 hodnota=65> sepne relé 1 a 7, vypne relé 2 až 6. (65=1+64)

<Kontrolér kanál=16 číslo=52 hodnota=127> zapne relé 1 až 7.



Tabulka hodnot value kombinací relé 1 – 7

0 = vypnuto, 1 = zapnuto

Relé Hodnota   Relé Hodnota   Relé Hodnota   Relé Hodnota
7 6 5 4 3 2 1     7 6 5 4 3 2 1     7 6 5 4 3 2 1     7 6 5 4 3 2 1
0 0 0 0 0 0 0 0   0 1 0 0 0 0 0 32   1 1 0 0 0 0 0 64   1 1 0 0 0 0 0 96
0 0 0 0 0 0 1 1   0 1 0 0 0 0 1 33   1 1 0 0 0 0 1 65   1 1 0 0 0 0 1 97
0 0 0 0 0 1 0 2   0 1 0 0 0 1 0 34   1 1 0 0 0 1 0 66   1 1 0 0 0 1 0 98
0 0 0 0 0 1 1 3   0 1 0 0 0 1 1 35   1 1 0 0 0 1 1 67   1 1 0 0 0 1 1 99
0 0 0 0 1 0 0 4   0 1 0 0 1 0 0 36   1 1 0 0 1 0 0 68   1 1 0 0 1 0 0 100
0 0 0 0 1 0 1 5   0 1 0 0 1 0 1 37   1 1 0 0 1 0 1 69   1 1 0 0 1 0 1 101
0 0 0 0 1 1 0 6   0 1 0 0 1 1 0 38   1 1 0 0 1 1 0 70   1 1 0 0 1 1 0 102
0 0 0 0 1 1 1 7   0 1 0 0 1 1 1 39   1 1 0 0 1 1 1 71   1 1 0 0 1 1 1 103
0 0 0 1 0 0 0 8   0 1 0 1 0 0 0 40   1 1 0 1 0 0 0 72   1 1 0 1 0 0 0 104
0 0 0 1 0 0 1 9   0 1 0 1 0 0 1 41   1 1 0 1 0 0 1 73   1 1 0 1 0 0 1 105
0 0 0 1 0 1 0 10   0 1 0 1 0 1 0 42   1 1 0 1 0 1 0 74   1 1 0 1 0 1 0 106
0 0 0 1 0 1 1 11   0 1 0 1 0 1 1 43   1 1 0 1 0 1 1 75   1 1 0 1 0 1 1 107
0 0 0 1 1 0 0 12   0 1 0 1 1 0 0 44   1 1 0 1 1 0 0 76   1 1 0 1 1 0 0 108
0 0 0 1 1 0 1 13   0 1 0 1 1 0 1 45   1 1 0 1 1 0 1 77   1 1 0 1 1 0 1 109
0 0 0 1 1 1 0 14   0 1 0 1 1 1 0 46   1 1 0 1 1 1 0 78   1 1 0 1 1 1 0 110
0 0 0 1 1 1 1 15   0 1 0 1 1 1 1 47   1 1 0 1 1 1 1 79   1 1 0 1 1 1 1 111
0 0 1 0 0 0 0 16   0 1 1 0 0 0 0 48   1 1 1 0 0 0 0 80   1 1 1 0 0 0 0 112
0 0 1 0 0 0 1 17   0 1 1 0 0 0 1 49   1 1 1 0 0 0 1 81   1 1 1 0 0 0 1 113
0 0 1 0 0 1 0 18   0 1 1 0 0 1 0 50   1 1 1 0 0 1 0 82   1 1 1 0 0 1 0 114
0 0 1 0 0 1 1 19   0 1 1 0 0 1 1 51   1 1 1 0 0 1 1 83   1 1 1 0 0 1 1 115
0 0 1 0 1 0 0 20   0 1 1 0 1 0 0 52   1 1 1 0 1 0 0 84   1 1 1 0 1 0 0 116
0 0 1 0 1 0 1 21   0 1 1 0 1 0 1 53   1 1 1 0 1 0 1 85   1 1 1 0 1 0 1 117
0 0 1 0 1 1 0 22   0 1 1 0 1 1 0 54   1 1 1 0 1 1 0 86   1 1 1 0 1 1 0 118
0 0 1 0 1 1 1 23   0 1 1 0 1 1 1 55   1 1 1 0 1 1 1 87   1 1 1 0 1 1 1 119
0 0 1 1 0 0 0 24   0 1 1 1 0 0 0 56   1 1 1 1 0 0 0 88   1 1 1 1 0 0 0 120
0 0 1 1 0 0 1 25   0 1 1 1 0 0 1 57   1 1 1 1 0 0 1 89   1 1 1 1 0 0 1 121
0 0 1 1 0 1 0 26   0 1 1 1 0 1 0 58   1 1 1 1 0 1 0 90   1 1 1 1 0 1 0 122
0 0 1 1 0 1 1 27   0 1 1 1 0 1 1 59   1 1 1 1 0 1 1 91   1 1 1 1 0 1 1 123
0 0 1 1 1 0 0 28   0 1 1 1 1 0 0 60   1 1 1 1 1 0 0 92   1 1 1 1 1 0 0 124
0 0 1 1 1 0 1 29   0 1 1 1 1 0 1 61   1 1 1 1 1 0 1 93   1 1 1 1 1 0 1 125
0 0 1 1 1 1 0 30   0 1 1 1 1 1 0 62   1 1 1 1 1 1 0 94   1 1 1 1 1 1 0 126
0 0 1 1 1 1 1 31   0 1 1 1 1 1 1 63   1 1 1 1 1 1 1 95   1 1 1 1 1 1 1 127

Tabulka 2: Kombinace binárních vah pro relé 1 - 7



Napájení:

  • Napájecí adaptér se střídavým nebo stejnosměrným napětím 9 - 15 V.

Schéma zapojení konektoru spínačů

Výkres odpovídá přímému pohledu na zadní panel MIDI ovladače - kolíky 9-pinového konektru DSUB-9.

Výkres zapojení konektorů spínačů MIDI ovladače Agente Trio 227

Obsah balení:

  • MIDI ovladač Agente Trio 227

  • Napájecí adaptér 9 - 12 V

Varianty a ceny:

ProduktProvedeníCena s DPH
Agente Trio 227 MOD samotný MIDI modul s příslušenstvím (LEDky, napájecí konektor), naprogramovaný, oživený, vhodný pro vestavění do hudebního aparátu 6050 Kč
Agente Trio 227 ABS černá plastová krabička 129×67×37 mm, materiál ABS, barevný potisk 7260 Kč
Agente Trio 227 ALU černá hliníková půl-racková krabička 222×152×42 mm 9075 Kč





Poděkování

Na vývoji toho produktu se podílel Radim Čumpelík z kapely Remon. Děkujeme za spolupráci a pomoc při testování.

Termín realizace: 04/2013
