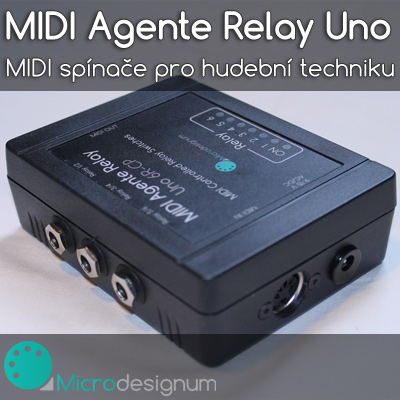

MIDI Agente Relay Uno

MIDI Agente Relay Uno

Tento vícenásobný spínač řízený MIDI daty se používá v hudební technice jako efektivní náhrada mechanických nožních spínačů, které ovládají kanály v kytarovém kombu nebo zesilovači. Jedním stiskem tlačítka řídícího MIDI ovladače je možné sepnout více relé řízeného MIDI spínače. Tím se eliminuje časově náročné šlapání na více pedálů při přepínání kanálů během hry. Také je možné ho používat na jednoduché směrování kytarového signálu do efektů.

MIDI spínač reaguje na příchozí data tím, že podle MIDI povelu Program Change nebo Control Change ovládá až sedm výstupních reléových spínačů, přičemž kombinace sepnutých relé odpovídá bitové masce čísla programu. Pro 7 relé tak je k dispozici 128 pevně daných kombinací. Bitovou masku však je možné přenastavit (viz níže).

Relay znamená anglicky relé. To je elektromechanická součástka, která pomocí elektromagnetu mechanicky spíná kontakty do dvou poloh: v rozepnuté poloze signál přes relé neprochází, v sepnuté poloze signál prochází s nepatrnými ztrátami. Pro malé frekvence spínání mají relé lepší vlastnosti než polovodičové spínače, které do signálu při sepnutí mohou vnášet určité zkreslení.

Vstup:

  • 1× MIDI IN

Výstupy:

  • 1× MIDI THRU
  • až 32× relé vyvedené:
    • na výstupní Jack 6,3 mm stereo vždy po dvou (stereo: 1 a 2, 3 a 4, 5 a 6; mono: 7)
    • na výstupní Jack 6,3 mm mono jednotlivě
    • na průmyslové dvoudílné zacvakávací svorkovnice

Napájení:

  • 9 až 15 V střídavých nebo stejnosměrných

Konfigurace:

Veškeré parametry je možné pohodlně ovládat pomocí webového rozhraní MIDIConfig. K propojení webového prohlížeče s MIDI zařízením je potřeba pouze doinstalovat Jazz Plugin.

Rozhraní MIDIConfig umožňuje ovládat tyto parametry:

  • Sepnutí a rozepnutí jednotlivých relé pomocí Program Change
  • Sepnutí a rozepnutí jednotlivých relé pomocí Control Change

Rozhraní MIDIConfig umožňuje nastavovat tyto parametry:

  • Číslo kanálu: 1 - 16 nebo všechny
  • Globální MIDI povel, na který reaguje sepnutím bitové masky: Program Change nebo Control Change nebo žádný.
  • Individuální kontroléry pro ovládání jednotlivých relé. Pro každé relé je možné nastavit Control Change 0 - 127 nebo žádný.
  • Přenastavení bitové masky každého ze 128 programů.
  • Výchozí číslo programu (odpovídající určité kombinaci relé), které se aktivuje vždy po zapnutí.


Obsah balení:

  • MIDI spínač Agente Relay Uno
  • Pouze u krabicových verzí: napájecí adaptér (napětí a polarita dle aktuálních skladových zásob)
    Samotné moduly dodáváme bez napájecího adaptéru.

Příslušenství:

  • K tomuto MIDI spínači si u nás také můžete zakoupit kvalitní MIDI kabel.

Foto:

Tento MIDI spínač vyrábíme ve více provedeních. Uvádíme příklad různých variant se zakázkovými úpravami.

MIDI Agente Relay se šesti relé v plastové rackové krabičce 1U:

Přední panel - standardní provedení se šesti relé:

MIDI spínač Agente Relay Uno se šesti relé

Zadní panel - zakázková úprava pro napájení kabelem 230 V a vyvedení relé po dvou:

MIDI spínač Agente Relay Uno se šesti relé - zadní panel



Další ukázka: MIDI Agente Relay se třemi relé v plastové rackové krabičce 1U:

Přední panel: standardní provedení se třemi relé:

MIDI Agente Relay se třemi relé v plastové rackové krabičce, přední pohled

Zadní panel: výstupní konektor je zakázkově upraven pro kytarovou hlavu Laney VH100R

MIDI Agente Relay se třemi relé v plastové rackové krabičce, zadní pohled

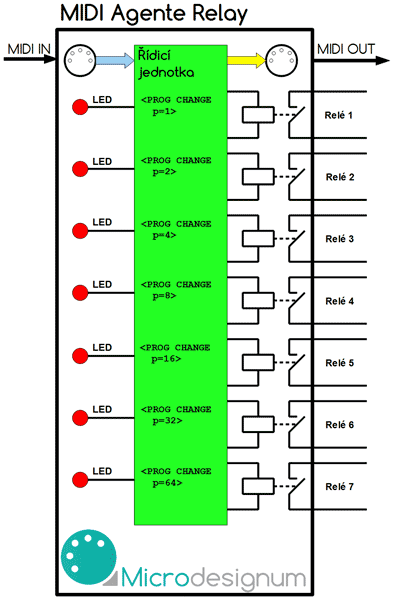

Blokové schéma:

MIDI spínač relé

Poděkování

Na vývoji tohoto MIDI spínače se podílel známý kytarista Pavel Fekiač z kapely Elegie. Děkujeme za cenné připomínky a pomoc s testováním.

Hodnocení zákazníků

Je to přesně podle mých představ. Doporučím vás ostatním kolegům. Nadmíru spokojen. - L.O., 07/2013

Varianty a ceny

Pro každého muzikanta jsme schopni vyrobit spínač přesně na míru. V případě jakýchkoliv dotazů k tomuto produktu nás neváhejte kontaktovat. Standardně nabízíme tyto varianty MIDI spínače:

  • Samotný modul bez krabičky pro vestavění do ovládaného zařízení (zesilovače) naprogramovaný dle přání zákazníka
  • Modul vestavěný do plastové krabičky s barevným potiskem
  • Modul vestavěný do plastové rackové krabičky 1U s barevným potiskem
  • Modul vestavěný do hliníkové půl-rackové krabičky s barevným potiskem

Ceny jsou zobrazeny včetně DPH.

Počet
relé
Samotný modul   Plastová krabička
1 relé 2 050,00 Kč   Viz aktuální ceny MIDI Agente Relay Uno v e-shopu.
2 relé 2 100,00 Kč
3 relé 2 150,00 Kč
4 relé 2 200,00 Kč
5 relé 2 250,00 Kč
6 relé 2 300,00 Kč
7 relé 2 350,00 Kč
8 relé 2 400,00 Kč
