MIDI Piccolo 1F-PS pro ovládání digitálního mixu Presonus

MIDI Piccolo 1F-PS pro ovládání digitálního mixu Presonus

Jednoduchý MIDI ovladač posílající povely pro vypnutí/zapnutí efektů na digitálním mixu Presonus StudioLive 16.0.2 a vyšších typech.

MIDI Piccolo 1F-PS umožňuje pohodlné vypnutí efektů v obou sběrnicích mixu jedním sešlápnutím pedálu. Vypadá jako standardní sustain pedál, má však zabudovaný miniaturní MIDI modul Sardonyx 8 Mikron a vede z něj pětikolíkový MIDI kabel s přivedením napájecího napětí.

Tímto MIDI ovladačem se také řeší určitý nedostatek vynikajícího mixážního pultu Presonus StudioLive při potřebě zamutování efektů. Pro zamutování efektů by se dalo jednoduše použít funkci Mute Effects. Problém však je v tom, že zamutování se projeví pouze v hlavním výstupu, ale do pomocných sběrnic - odposlechů je stále posílán signál s efektem. S použitím tohoto MIDI ovladače lze vyřešit problém úplného vypnutí efektů do všech sběrnic, a to jediným sešlápnutím pedálu. Mixážní pult reaguje na MIDI povely Kontrolér zeslabením (na nulu) nebo nastavením (na určitou osvědčenou hodnotu) signálu z obou efektových sběrnic do výstupů.

Nastavení

Tento MIDI ovladač nemá MIDI vstup (v pedálu na něj není místo), proto mu nelze posílat nastavovací data, jako to je běžné u našich ostatních MIDI ovladačů, a tedy odesílané MIDI povely jsou nastavené napevno při výrobě:

  • Kontrolér 20 na kanále 1, hodnota střídavě 90 a 0
  • Kontrolér 21 na kanále 1, hodnota střídavě 90 a 0

Po dohodě můžeme při výrobě jednotlivé hodnoty bezplatně nastavit podle přání zákazníka.

Napájení

MIDI ovladač může být napájen napětím v širokém rozsahu: 6 - 15 V střídavých nebo stejnosměrných. Variantu pedálu se zabudovaným modulem dodáváme včetně napájecího adaptéru s parametry dle aktuálních skladových zásob. Variantu samotného modulu k vestavění dodáváme bez napájecího adaptéru.

Návod k použití

  1. Připojte MIDI ovladač MIDI Piccolo 1F-PS do vstupu MIDI IN mixu.
  2. Nastavte si na digitálním mixu Presonus StudioLive odezvu na tyto dva MIDI povely pro obě sběrnice A a B.
    Nastavení Presonus StudioLive pro ovládání přes MIDI
  3. Po zapnutí MIDI ovladače MIDI Piccolo 1F-PS krátce zabliká kontrolka, čímž předvede úžasné intro, a zůstane svítit. Ovladač předpokládá, že efekty jsou na mixu zapnuté.
  4. Po stisknutí pedálu ovladače se odešlou dva MIDI povely s hodnotou 0, čímž mixážní pult vypne efekty. Kontrolka na ovladači zhasne a jenom krátce problikuje po 5 sekundách, aby bylo vidět, že ovladač je připraven.
  5. Po opětovném stisknutí pedálu se odešlou dva MIDI povely s hodnotou 90, čímž se efekty zapnou. Kontrolka na ovladači svítí.



Varianty a ceny

VariantaCena
MIDI Piccolo 1F-PS
MIDI ovladač vestavěný do pedálu, včetně napájecího zdroje a dvoumetrového MIDI kabelu
2 200,00 Kč
Sardonyx 8 Mikron
Samotný MIDI modul naprogramovaný pro funkci tohoto ovladače, s napájecím a MIDI konektorem, vhodný pro vestavění uživatelem do vlastního pedálu, bez adaptéru a MIDI kabelu
1210,00 Kč

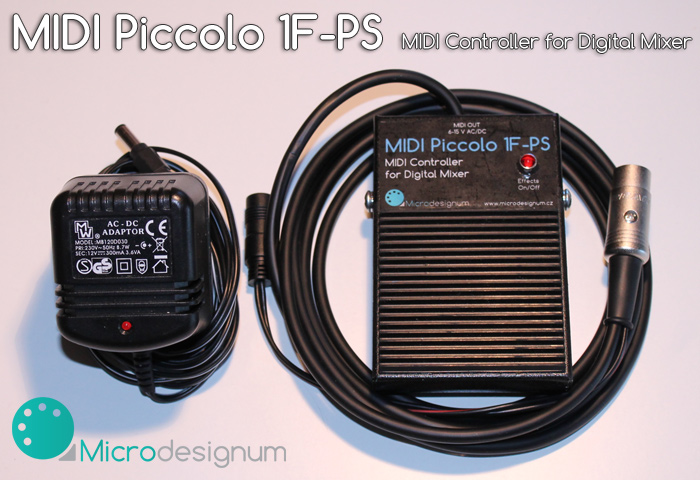

Obsah balení

Varianta kompletního pedálu je dodávána s napájecím adaptérem.

MIDI ovladač pro digitální mix Presonus StudioLive - obsah balení

Potisk pedálu neobsahuje název mixu, pro který je pedál určen, aby si pan Presonus nemyslel, že někdo jiný používá jejich názvy pro vlastní produkty. Na druhou stranu, po dohodě můžeme tento MIDI ovladač zakázkově upravit i pro jiná zařízení a jinou funkci.
