Přepínač MIDI výstupů Presto Router

Přepínač MIDI výstupů Presto Router

Přepínač datového toku z jednoho MIDI vstupu do jednoho ze dvou MIDI výstupů.

Info Pokud to není to, co hledáte, zkuste se podívat na MIDI spínače.

Ovládá se tlačítkem a aktivní výstup je indikován příslušnou kontrolkou - smaragdově zelenou nebo růžovou. Během přepnutí se do aktivního MIDI výstupu odešle povel All Notes Off (vypnout všechny noty) na všech 16-ti kanálech. Vždy je aktivní pouze jeden výstup. Vhodný pro klávesáky s více zvukovými moduly, kteří si chtějí přepínat tok MIDI dat z kláves do jednoho ze dvou zvukových modulů.

Díky inteligentnímu řízení mikroprocesorem je zajištěno 100% bezpečné přepnutí, aby ve výstupním zařízení nezůstaly viset žádné tóny.

Přepínač do datového toku nezavádí žádné zpoždění - nejedná se o přeposílání dat, ale je přepínána pouze datová cesta toku MIDI dat. Datový signál po průchodu přepínačem je zároveň obnoven, takže na obou stranách může být propojen s dalšími zařízeními dlouhým MIDI kabelem bez nebezečí zkreslení signálu.

Blokové schéma

 Blokové schéma přepínače MIDI výstupů Presto Router 1:2

Technické parametry

  • Zpoždění MIDI dat: odpovídá rychlosti překlopení hradla CMOS, změřeno v řádu 10 nanosekund.

  • Rychlost přepnutí: odpovídá době odeslání povelu All Notes Off na všech kanálech (48 MIDI bajtů) = necelých 16 milisekund po uvolnění přepínacího tlačítka.

Napájení

  • 9 - 15 V střídavých nebo stejnosměrných

Zapouzdření

  • plastová krabička s atraktivním designem o rozměru 108×66×28 mm s gumovými přilnavými nožičkami

Obsah balení

  • MIDI přepínač výstupů Presto Router 1:2
  • Napájecí adaptér 12 V

Varianty a ceny

VariantaPopisCena Kč bez DPHCena Kč s DPH
Přepínač MIDI výstupů Presto Router 1:2 MOD  samotný modul bez krabičky k vestavění 1800 2178
Přepínač MIDI výstupů Presto Router 1:2 ABS provedení v plastové krabičce z materiálu ABS 2500 3025

Fotogalerie Fotogalerie

Fotogalerie Přepínač MIDI výstupů Presto Router 1:2

Počet fotek ve fotogalerii: 8

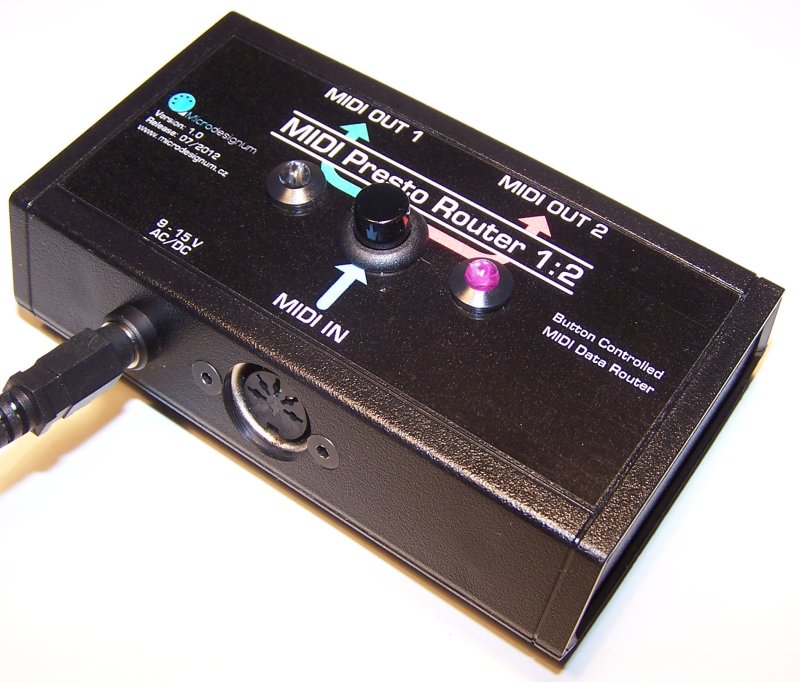

Přepínač MIDI výstupů Presto Router 1:2 - přední boční pohled
Přepínač MIDI výstupů Presto Router 1:2 - přední boční pohled

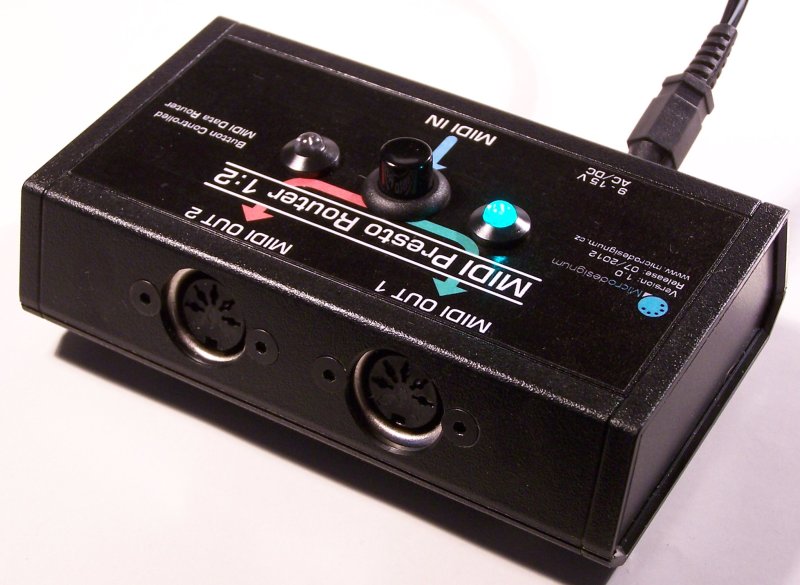

Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled se zelenou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled se zelenou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní přímý pohled
Přepínač MIDI výstupů Presto Router 1:2 - zadní přímý pohled
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled se zelenou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled se zelenou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - zadní boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - boční pohled s růžovou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - boční pohled se zelenou kontrolkou
Přepínač MIDI výstupů Presto Router 1:2 - boční pohled se zelenou kontrolkou
