MIDI Agente Relay Loop 4L2R1D

MIDI Agente Relay Loop 4L2R1D

MIDI Agtente Relay Loop 4L2R1D je nastavitelný MIDI spínač smyček kytarových efektů a kanálů na zesilovači. Je vhodný pro kytaristy, kteří mají více kytarových efektů a chtějí jejich kombinace ovládat při živém hraní jediným stisknutím tlačítka nožního MIDI ovladače.

Book Návod k použití

Tento MIDI spínač reaguje na příchozí MIDI povely Program Change, Control Change nebo Note On tím, že spíná až 4 smyčky kytarových efektů a až 2 kanály na zesilovači.

Na každé číslo programu, které je vidět na displeji, je libovolně nastavitelná kombinace smyček (1 až 4) a spínačů (A a B). Výchozí odezva je na jeden zvolený povel (Program Change nebo Program Change). Ale je možné nastavit odezvu jednotlivých relé na samostatné povely Control Change, případně Note On.

Nastavení je možné v editačním módu pomocí displeje nebo také pomocí počítače aplikací MIDI Config, která běží přímo v internetovém prohlížeči, jenom je potřeba doinstalovat Jazz Plugin.

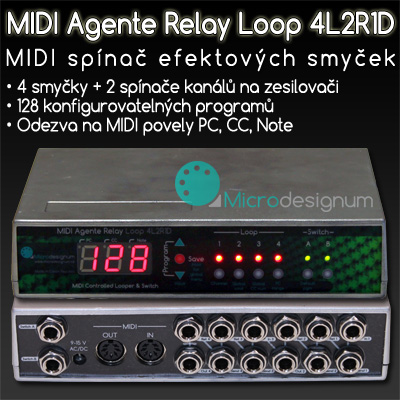

MIDI spínač 4 smaček a 2 kanálů zesilovače
Přední a zadní panel MIDI spínače

MIDI konektoryRozhraní MIDI

Konektory MIDI IN a MIDI OUT jsou 7-zdířkové a obsahují dvě rozšíření oproti standardnímu MIDI konektoru:

  • Na zdířkách 6 a 7 (to jsou ty, které jsou navíc oproti pětikolíku) je přítomno napájecí napětí, které je možné využít pro napájení nožního MIDI ovladače.
  • Na zdířkách 1 a 3 (ty jsou v MIDI nevyužité) je vstup kytarového signálu, který může být veden po stejném kabelu z MIDI ovladače. Tuto možnost využíváme u všech našich nových MIDI ovladačů.

Data z MIDI vstupu jsou přeposílána do MIDI výstupu.

Napájení

Stejně jako všechny naše produkty, i tento MIDI spínač je možné napájet napětím ve velkém rozsahu: 9 až 15 V střídavých nebo stejnosměrných; v případě stejnosměrného napětí může být polarita na konektoru libovolná. Napájecí zdroj by měl být dimenzován na odběr 250 mA (případně více).

Foto

MIDI Agente Relay Loop 4L2R1D - přední pohled
Přední panel s ovládacími prvky

MIDI Agente Relay Loop 4L2R1D - zadní pohled
Zadní panel s konektory

Konektory na zadním panelu
Konektory na zadním panelu

Poděkování

Kytarista Tomáš Hurych z Jindřichova Hradce nám pomohl s testováním nové verze tohoto looperu. Děkujeme za podnětné připomínky.

Varianty a ceny

Tato nabídka představuje nejčastěji poptávané varianty. Samozřejmě jsme schopni osadit přesně požadovaný počet relé a konektorů se zohledněním odpovídající ceny.

 Počet Počet Cena s DPH
NázevsmyčekspínačůPůlracková hliníková
krabička 1U
MIDI Agente Relay Loop 4L0R1D 4 0
MIDI Agente Relay Loop 4L1R1D 4 1
MIDI Agente Relay Loop 4L2R1D 4 2
