Dostupnost: prodej ukončen
Hmotnost: 0,250 kg

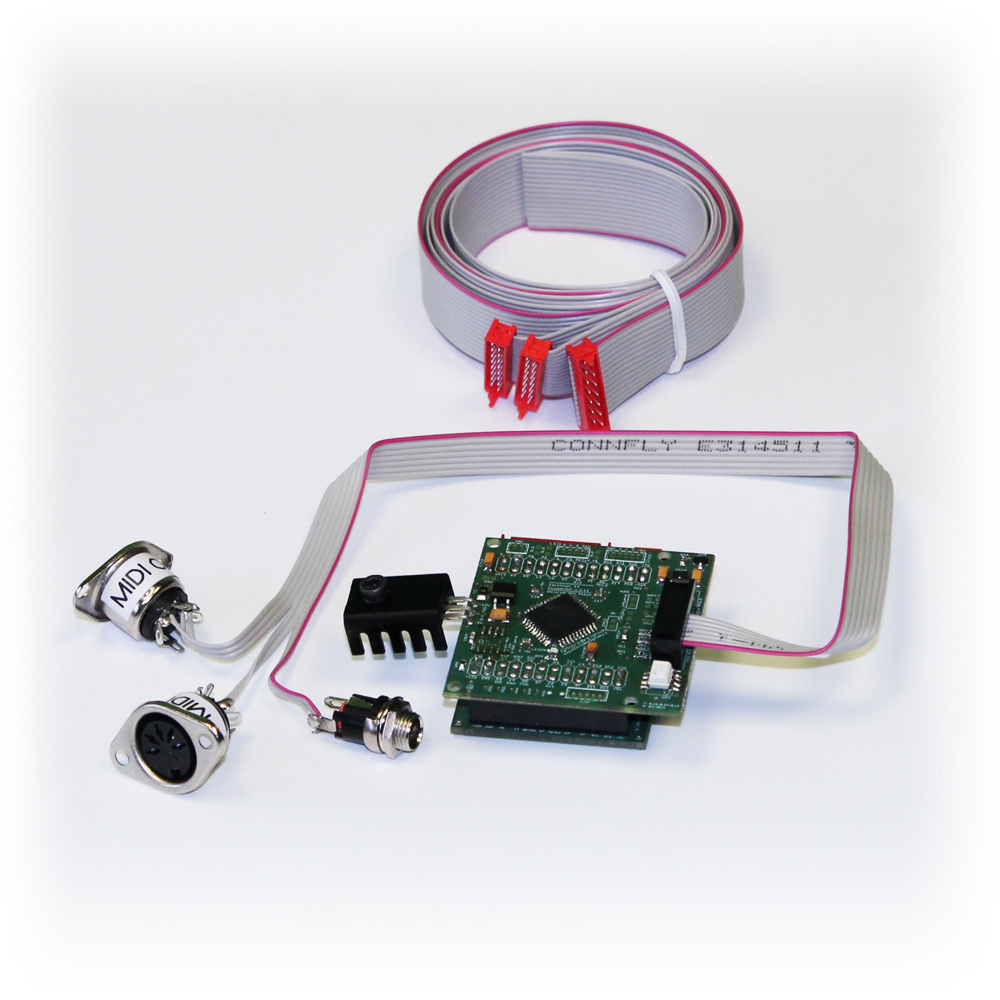

Stavebnice pro vestavbu MIDI ovládání 12 relé lampového zesilovače bez displeje. Neobsahuje žádná relé, má pouze vyvedené signály pro spínání relé v každé sekci: +12V, +5V, Re (Relay switch) a GND. Ve většině případů postačí připojit k relé pouze signály +5V a Re (nebo +12V a Re). Každá sekce může ovládat více relé - může spínat proud až 0,5 A.
Tento modul také nemá žádná tlačítka. Na vyvedené kablíky pro tlačítka si můžete připojit tlačítka podle vlastního výběru.
Nastavení napětí pro relé
Propojka Relays Voltage je z výroby připájena pro definici napětí pro relé na 5 V. Pokud používáte relé s vyšším napětím (např 12 V), přestřihněte nebo odpájejte tuto propojku a zapájejte drátek do propojky 12 V. Toto napětí však není nijak stabilizováno. Je to napětí za usměrňovacím můstkem modulu, a proto je o 1,4 V menší než napětí před můstkem.

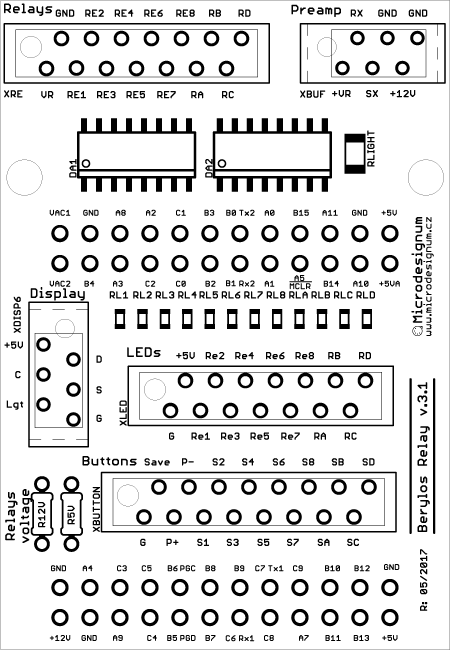

Schéma konektorů
U tohoto modelu jsou využity pouze tyto konektory:
- Relays - připojte jednotlivá relé. Na každé relé x připojte signál VR a REx
- LEDs - připojte jednotlivé LEDky. Na každou LED x připojte signál Rex (na anodu) a GND (na katodu). Modul obsahuje předřadné odpory. Stačí připojit pouze LEDky.
- Buttons - připojte tlačítka. Na každé tlačítko připojte příslušný signál a GND.
Nastavení MIDI kanálu
Podržte tlačítko SAVE na cca 5 sekund. Po uvolnění svítí LED relé 1 (tím je také sepnuté). Pošlete z MIDI ovladače do modulu libovolnou kanálovou MIDI zprávu na kanále, který chcete nastavit. Po přijetí zprávy začnou střídavě blikat LEDky u relé 1 a 2 (tím se také spínají relé 1 a 2). Krátkým stiskem tlačítka SAVE nové číslo kanálu potvrďte.
