MIDI modul Sardonyx 28 Trigrammon

Univerzální MIDI modul s displejem pro zobrazení čísla 0 - 199.

Vhodný pro ovládání MIDI povelu Program Change (Změna programu).

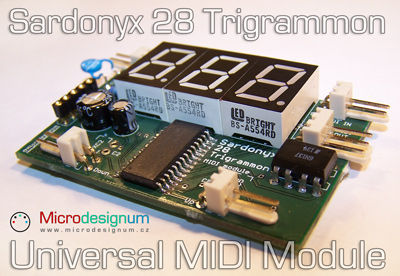

Několik konstrukčních informací:

• Deska plošného spoje má potisk, ze kterého je zřejmé, kam co připojit.

• Rozměry desky jsou 62x40 mm. Po stranách konektory přesahují rozměry desky, celková šířka je přibližně 80 mm.

• Napájení je z konektoru MIDI OUT, piny 1 a 3. Může být stejnosměrné i střídavé 9 až 15 V.

• Když svítí více segmentů, displej a odpory pod ním se můžou trochu zahřívat, ale je to normální jev. Přesto by bylo vhodné pod modulem nechat alespoň malou vzduchovou mezeru a pokud možno také s otvory pro volné proudění vzduchu.

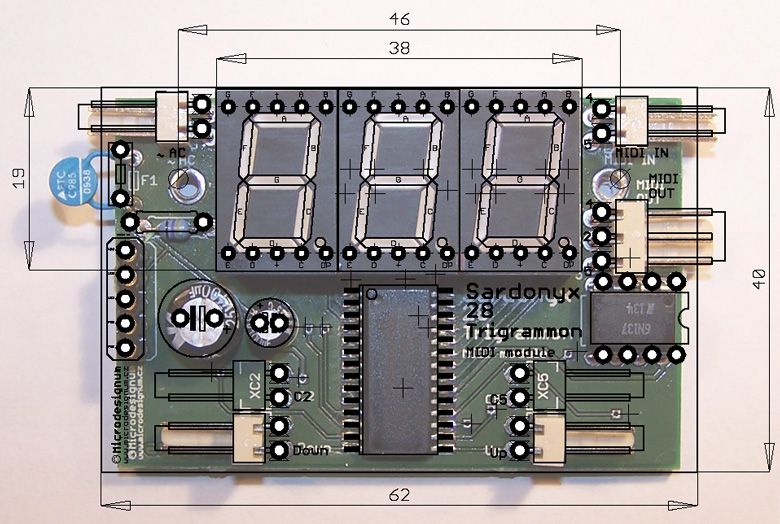

Základní rozměry:
